功能模块介绍

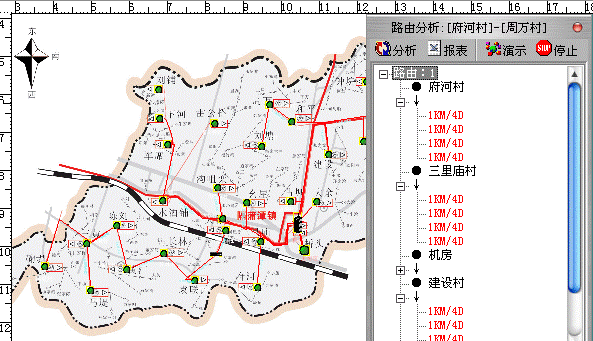

1、本页连通性分析

      在有大量连接关系的图中，怎样才能快速找到两个节点之间有连接关系？它们的链路通道有多少？是怎样的连接走向？VisualNet的“连通性”分析工具，就辅助您从纷繁复杂的系统中找到最短或最优通道。

2、连通通道模拟

      当检索到多条通道后，怎样把这些通道在系统图上模拟出来？怎样把隐藏在底层的线路显示出来？“连通通道模拟”工具，能够通过线条加粗、设置成红色、闪烁、依次点亮等模式，一一在您面前展示。

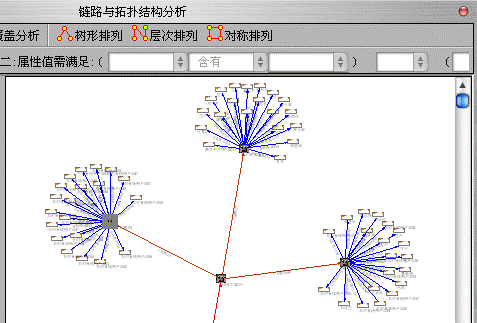

3、拓扑分析

      建立一个资源管理系统时，很多设备线路对象往往是分布在很多的图层上的，每个图层上的该对象可能又和其他众多对象相关联，并且这些关联的中间层也可能不止一层。常规方式下，您确实很难理清楚整条链路上，这个路由起点在什么地方？终端在哪里？中间经过了哪些节点？有多少？等等问题。VisualNet的拓扑分析功能，可以在您点击任意一个页面的任意一个对象的情况下，就能把各个跨页面上的所有对象都找到，并且直接提供路由拓扑图和路由数据表。

    双击拓扑图上对象，可直接定位到实际页面上并闪烁指示。点击路由数据报表，可以查看路由各个分支。如果您准备去现场维护而当地环境又不允许您上网查询资源系统的情况下，您可以把拓扑图和路由数据表直接打印出来，带去现场做维护就可以了。

4、来源分析

      在运维过程中，如果发现某个设备、端口或线路无上一级信号时，您最关心的是：我的上级设备在哪儿？它们是怎样连接过来的？中间有其它设备或线路么？等等疑问。VisualNet的“来源分析”功能，就能帮助您查询当前节点或线路对象的上级“信号源”的来源路径，帮助您分析可能出现的问题点。

    譬如有用户打电话过来，说：“我们的网络不通了，不知楼宇交换机还是小区交换机有问题”、“我的有线电视信号没有，不知哪个层次的分配器、分支器出了问题”、“我家没电了”、“我小区自来水管爆了，不知开关阀门在哪里”。那么，这个来源分析就能帮你从故障点开始一直往上检索路由，直至您的总机房的某个端口上。



5、覆盖分析

      和“来源分析”相反，VisualNet的“覆盖分析”是帮助您在准备实施线路拆迁、设备迁移时，分析有此给哪些地区或终端造成影响。您可以预先做好影响范围分析，提前给终端做好通知或告警，减少用户的抱怨与投诉。



6、属性过滤分析设置

      在实际管理过程中，一个对象往往承载很多业务，譬如：某条光缆中承载有“通信”、“数据”、“监控”、“出租”等形式的业务，通过分析过滤的设置，我们可以把路由更精准地找到。

7、分析结果对象定位

      在进行路由分析后，系统会把您当前查询对象在路由图中直接闪烁，并且以红色边框或红色加粗线条的方式在整个路由中以很显眼的方式显示，告知您这个对象处在哪个位置。另外您还可以直接双击路由图中图形元素的方式直接打开该对象的图层页面，并在图中闪烁定位。

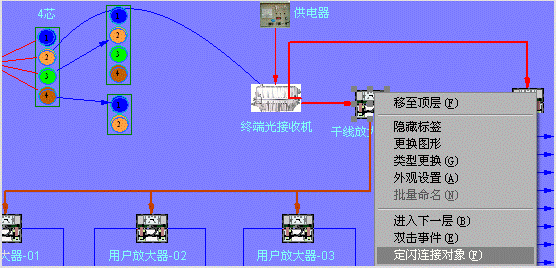

8、端对象连接分析

     该功能可以帮助您在一张复杂的图上，直观闪烁定位当前对象有多少条线路、对端连接哪些节点对象。也可以用来分析判断哪些对象是孤立的。
