怎样利用现有地图作为背景图                                                                                                                                   [返回目录]

     在设计过程中,为了让对象有个位置参考,标识线路走向,我们经常需要一些地图作为背景来加载到设计页面中。常见的有以下4种方式可以加以利用:



一是:纸质地图
     对于纸质地图,我们需要用扫面仪扫描后存为电子地图,然后加载进来。常用的存储格式是GIF、JVisualNet 使用扫描地图PG、BMP等位图格式。其中GIF、JPG文件小些,建议优先考虑。

     如果地图扫描仪太小,你还需要对扫描的电子文件进行拼接。

     有关图形文件的转化,您可以用OFFICE2003中自带的图形编辑软件 “Office Picture Manager” 来处理,比较方便。










二是:Google Earth地图

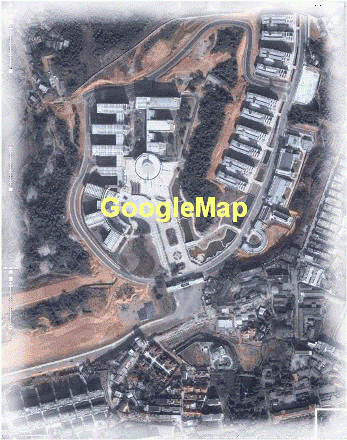

VisualNet 使用Google地图      Google地图现在网上也很多的,和上面的网上GIS地图相比,它更接近实际地形地貌。同样你可以采用拷屏或另存的方式来组合成一张大图。
   下载地址:Google Earth





三是:GIS 地图VisualNet 使用GIS地图
     无论您现在使用的是单位购买的GIS地图还是网上搜索到的GIS地图,你都可以采用拷屏或另存的方式存为Gif, Jpg等格式的地图文件。同样的,如果地图太小,你也需要进行图纸拼接。
      常见GIS地图地址有:Google Map,    中国电子地图









四是:CAD地图
     如果有现成的CAD格式的电子地图,那么您只需在VisualNet设计页面上直接把它作为背景图加载进来即可。由于CAD文件是一种受垄断的格式文件,除了原开发商外,目前都不能很好转化成其它的如:EMF、WMF、GIF等格式文件。 在这里,我们推介一下VisualNet用户几个比较好的转化CAD文档的方法,在得到转化的图片后,直接加载到背景中使用即可。

VisualNet 使用CAD图
