VisualNet 数据信息图形化的明智选择                                                                                                         [返回目录]

                                              ----VisualNet 是数据信息图形化的明智选择、是直观描绘信息的有力工具---   Michael Sampson

      IT系统,如广域网、局域网、通讯电路等,以及工作流程和概念设计,都有一个共同点,即它们是大量数据和相互间复杂关系的集合,既难于理解又不便管理。而VisualNet软件,正是专门为轻松处理大量数据而设计的,它通过创建可视化的数据库”,将信息和图形无缝集成,从而可以使您更加方便查看大型复杂系统中的有关对象、特有属性、及各对象之间的关系。

一、数据与图形的完美统一

      “所见既所得”的传统绘图软件,带来一系列难以解释的疑问:它是什么?它在哪?谁使用它?怎样配置?它与谁连接等等。


     我们使用图像的目的不仅是为了创建图形,更重要的是它可以更充分地理解一些使用文字难以表达的复杂信息。VisualNet将对象、图形和数据有机地连接在一起,分层进行相关数据处理,
VisualNet的内部信息库存贮了图表中所有对象的信息,及它们之间的相互关系,以图形的形式将其形象化地表现出来,极大地方便了您对系统的管理、纠错、修改和理解。

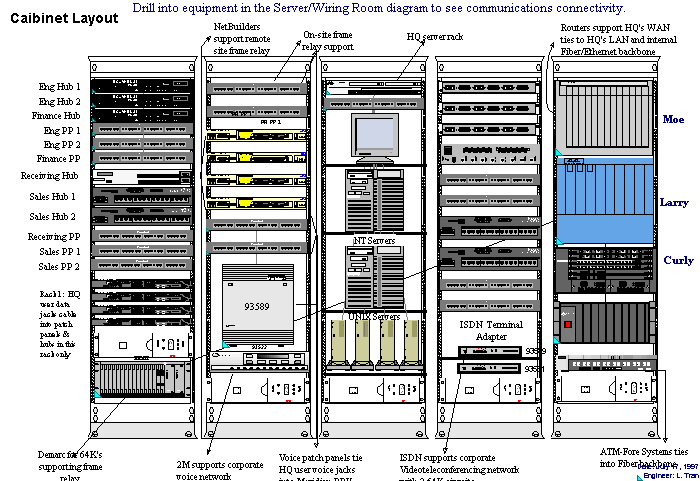

数据与图形的完美统一


二、内置数据的对象(Data-Embedded Objects

      用VisualNet
创建一个对象或连线,您可以选择数据域嵌入到对象中,并能创建一系列的数据域,来表达你所关心的信息。例如对于计算机,你可以记录cpu 型号,生产厂商和内存大小等一系列信息。对于一个连线,你可以指明它代表哪种关系类型,连接到哪儿以及谁对它负责等等信息。
      VisualNet
用不同方法显示对象内嵌的数据。“inspector”窗口显示和该对象有关的数据。你还可以通过拖放相应的框,在VisualNet 图表上直接显示对象和连接的数据,甚至可以有选择的隐藏某些数据域,确保不同权限的用户看到符合其权限的信息。

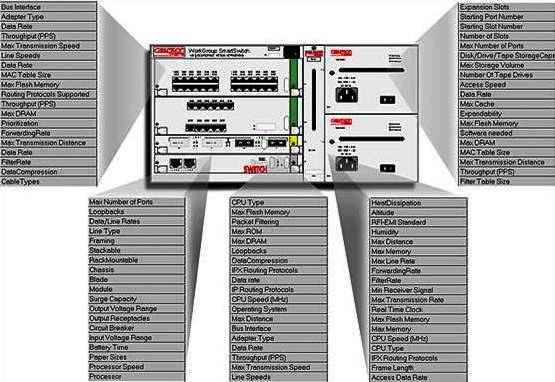

内置数据的对象



三、数据的不同视图


一旦你用VisualNet完成系统文档的制作后,你就可以用多种方法看到系统数据,VisualNet可以用直观的图形来体现数据信息,因为图形是理解复杂信息的最佳方式。


VisualNet来说,图表仅仅是工作的开始。简单的从下拉菜单中选择“table view”VisualNet就可以用类似电子表格的方式显示图形信息,表格的数据列可以重新排序、移动或隐藏。VisualNet按对象类型来组织VisualNet表格,所以能够方便的打印成报表。table view中任何数据的改变,都会自动地映射到其它的视图中。

选择“连接关系视图”工具,将显示被选中的对象与其他对象的连接关系。这个视图基于图形视图的节点与连线,目的是为了强调节点间的连结关系,以便跟踪连接、查看连接的节点等。

      VisualNet
允许在多个图形中同时描述同一个对象。比如,你能在同一个系统中创建其物理的、逻辑的或临时的结构图,而在任意视图中所作的修改将自动体现到在其他视图中。
      “VisualNet
能使我们更好地理解客户的网络,从而为客户提供更好的高效率的服务。”: --bill howell 网络分析家,第一数据公司。

四、强大的检索功能(Search Diagram Data

      “
使用VisualNet标准制作我们的系统,我们将在一个简单的视图中,按需检索网络中所有数据。从而节省了大量的时间和金钱。”---- James bard it planner for the baltimore district of the u.s army corps of engineers.


视图与数据的一致性,意味着你能直接从图形中进行数据检索。例如,通过检索类型,找到某个确定类型的所有对象,或者是找到一个类型的所有对象,而这个类型包含了一个特殊用户的数据值或范围。搜索结果以表格方式显示出来,当你把指针停留在一条搜索结果上,VisualNet会立即在对象存在的地方显示出一副极小的图,并出现一个红色闪亮的箭标。这就是VisualNet在实现图形与数据有机结合的方式之一。



五、多级复合图表(Multi-Level Diagrams

      PowerPoint 不同的是,用VisualNet管理的网络系统或其他系统,页与页之间都有一定的联系,不是孤立的。

我们提供了简单、直观的方法去创建和查看整个项目的上下关系与横向关系。因为我们网络的本质是互相关联的,理解相互关系并能够跟踪连接的能力是至关重要的,而VisualNet超越了传统绘图中要求的单页绘图方式。VisualNet以层次化方式存储和显示信息,轻松快捷地追踪对象间的连接。整个网络的数据,包括有关对象间的连接和关系的所有信息,都被贮存在一个简单的文件中。VisualNet 多级复合视图

      使用VisualNet管理系统可以非常容易地浏览系统的上下级关系(例如:建筑-楼层-工作站-配线柜-配线架)或者横向的关系(例如:在一个网段上的所有工作站,被连接到一个服务器的所有对象,或是连接到某一集线器的所有远程终端。)

      当你在两个对象间画一条连线时,VisualNet不仅图形化的显示这个连接,它还自动贮存有关这些对象怎样联接的,如果连接对象在远程图中,它沿着每个对象连接途径,自动记录和图形化显示联接的信息。再想了解你创建的关系,这已经是一件很容易的事了。

      因为VisualNet独特的架构,你可以打开你的项目,并在几秒中完成以下任务:
      ------
从一个广域网的连接进入到一个配线柜的hub上的特定端口;
      ------
从综合系统的一端追踪到另外一端;
      ------
在网络中选择若干图并查看图中的元素彼此间是怎样连接的
      ------ ……


六、多个图表的显示方法(Multi-Diagram Views

      VisualNet
的目标是可视化复杂数据,创建、检查多个图表间的关系也非常容易,方法就是使用组合视图(composite views)来察看大型项目中对象的关系。简单地选择两个或更多的图表,VisualNet就能够显示它们及其之间的关系。一个组合图表和图间的互连由其内部的数据动态映射,因此你可以从这儿轻松获得重要数据。保存组合试图后可以方便你和你项目组其他成员查阅。对VisualNet项目内部数据所作的任何改变,都会自动反映到你保存的组合视图中。

你还可以在没有改变你当前视图的情况下,在屏幕上快速察看与之相关的图表。把你的指针停留在某节点上,预览功能将在节点下显示一个缩图,如果你的指针停留在一个连接上,则在连接的节点立即出现一个视图。当你在表视图或者查看搜索结果时,你也可以使用预览功能,把鼠标停留在表格的记录上就能显示一个被选择对象的缩图,并用一个闪烁的红箭标识别这个对象。


可以说,预览功能是层次化系统或复杂数据可视化的另一个得力工具。

七、数据库接口(Database Interface


我们认为你现有的数据库和电子表格包含企业数据。VisualNet不仅能够读取这些外部数据源,而且用一个独特的托拽接口,可以使它很容易地将你的企业信息嵌入VisualNet图中。

为了创建这个连接,只需要把你现有数据库中选择的域拖到VisualNet对象中。你可以从不同的表中分别选取相关的域以嵌入你需要的信息。一个企业的多个用户可以通过同时从这些相同的外部数据源拽进不同的信息来创建他们自己的企业数据视图。

一旦你的VisualNet对象被连接到外部数据库,那么一条简单的刷新命令就可以让你将当前的数据放进VisualNet图。如果你愿意,你也可以将数据从VisualNet写回所连接的表。无论你是否将VisualNet对象连接到外部数据源,VisualNet在内部总是将图标的数据进行保存,这就允许你在不访问企业数据源的时候,也可以对VisualNet文件进行操作。

八、数据驱动功能(Data-Driven Graphics)

      VisualNet
软件的目标之一是让图形自身揭示数据。通过一个合适的图形,复杂的数据就容易理解,而且大量的复杂信息也可以被压缩成一个小小的图形。通过VisualNet独特的数据驱动图,仅仅图形的外观就可以单独表达你的网络硬数据。
      这里说明它是如何工作的:任何VisualNet对象都可以设置成根据其嵌入的数据值而有不同的显示。颜色可以设置成表示特殊的数值、范围或文本区域。例如,你可能在VisualNet中设置你的工作站图以颜色显示操作系统,以彩色线条显示内存容量,以粗细线条显示硬盘容量,以闪烁显示故障。任何人仅通过图的外观就可以立即知道图中工作站配置。
      因为VisualNet图是隐藏信息的反映,因此数据驱动对象动态地反映其数值的变化。这就意味着当数值改变时无论手工输入还是从连接数据库自动刷新对象的外观就会自动改变。

、Web发布(Web Publishing


到此为止,你可能已经领会到VisualNet关注的是数据而不仅仅关注绘图的能力。VisualNetweb发布软件也使同样的关注点。当你发布VisualNet文件到web上时,VisualNet将创建一个sql数据库,其中包括文件的层次结构、连接信息以及与每个对象有关的数据,然后与VisualNet图表一起发布到web服务器上,这就意味着任何人都可以通过浏览器察看复杂的层次结构并看到有关对象的数据。

可以通过web可以比VisualNet桌面系统使用更多的方法操纵复杂的网络或数据系统,双击进行追入、数据搜索、简单地横贯联结等等。

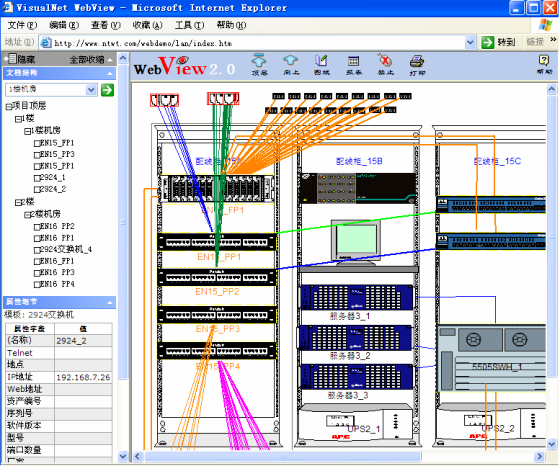

VisualNet Web共享访问




十、图表布局功能(Graph Layout

      图形布局是一个基本工具,用于网络管理、数据库设计、软件开发、决策支持以及其他需要组织逻辑关系以便全面理解的领域。
      我们的图形布局特性为你提供操纵屏幕对象之间关系的能力。使用不同的数学算法组织联结的对象,图形布局就可以自动定位节点,重画联接,帮助你理解复杂的关系。许多不同算法的选择包括:直角连接、分层连接和 星型连接
