怎样画光纤(熔接)接头盒中的连接                                                                                                                 [返回目录]

     设计“接头盒”的目的,主要是了解哪些哪些光缆的哪些光纤之间有连接关系?分别对应的是什么颜色?哪些在闲置?每根光纤的技术参数是什么?等信息。


1) 在有光缆熔接盒的位置,拖拉两个“接头盒”节点.

光缆上的接头盒
光缆上的接头盒

2) 双击这个“接头盒1”,进入“接头盒1”的设计页面。


3) 拖拉光缆接头到设计页面,对有熔接的光缆剖面图之间画线,分别给它们设置属性信息,譬如是否在占用、空闲等信息。

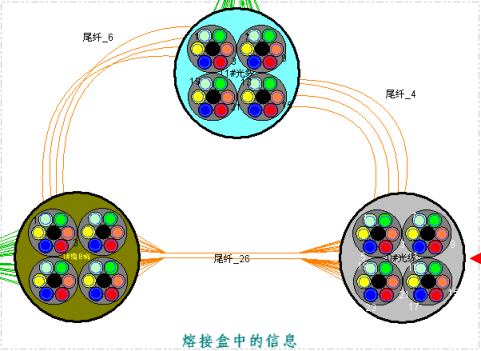

光缆头之间的熔接信息
光缆头之间的熔接信息



     以上介绍了一种设计方式,在“接头盒2”案例中,我们还展示了其它办法来描述光缆熔接信息,您可以把它们下载下来参考一下。
